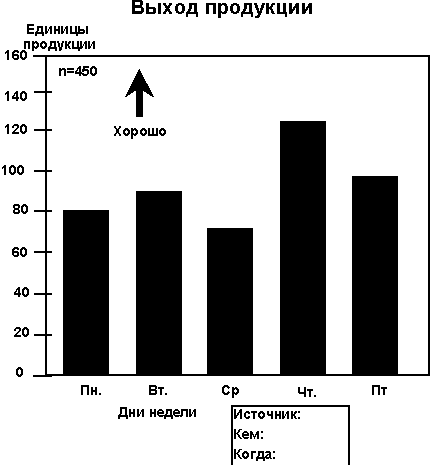

График в виде полос

Что такое график в виде полос?

Это графическое изображение, которое сравнивает количественные данные при помощи прямоугольников (полос) одинаковой ширины, а их высота пропорциональна представленному количеству.



Почему используется график в виде полос?

Этот график визуально представляет данные, а следовательно, облегчает их сравнение.

Как построить график в виде полос?

На горизонтальной оси (Х) покажите сравниваемые пункты при помощи вертикальных полос одинаковой ширины. По вертикальной оси (Y) покажите количественные данные (частотность событий в различных месторасположениях, затраты различных типов и т.д.) при помощи высоты полос. Если хотите показать горизонтальное расположение полос, то поменяйте название осей.

Сравнительный анализ преимуществ линейного графика, кругового графика и графика в виде полос



Диаграмма разброса

Что такое диаграмма разброса?

Диаграмма разброса - это средство для показа взаимоотношений между двумя переменными (например, скорость и расход бензина, или выработанные часы и выход продукции).

Пример 1

Пример 2

Пример 3

Чем полезна диаграмма разброса?

Эта диаграмма четко показывает, существует ли связь между двумя переменными:

• Позитивная связь - если Х увеличивается, то Y тоже увеличивается.

• Негативная связь - если Х увеличивается, то Y уменьшается.

• Нет связи - одно количество никак не соотносится с другим.

Как построить диаграмму разброса?

• Соберите, по крайней мере, 30 наборов парных данных (Х, Y).

• Определите наименьшее и наибольшее значения для Х иY. Определите шкалу осе так, чтобы они были примерно равны по длине, но постарайтесь, чтобы у вас было не более десяти интервалов.

• Распределите оси так, чтобы движущий фактор (независимая переменная) находился на оси Х, а тот фактор, который находится под его влиянием (зависимая переменная) находился на оси Y. В примере 1, демонстрирующем связь между вдыхаемым дымом и работой легких, "уровень вдыхания дыма" идет по оси Х, а "снижение работы легких" идет по оси Y, так как вдыхание дыма является причиной снижения работы легких.

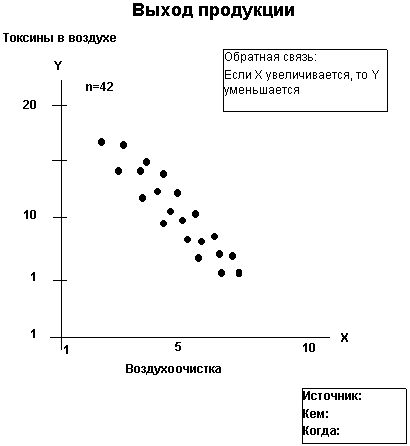

В примере 2 токсины в воздухе уменьшаются с увеличением фильтрации воздуха. Фильтрация воздуха вызывает снижение количества токсинов, поэтому она идет по оси Х.

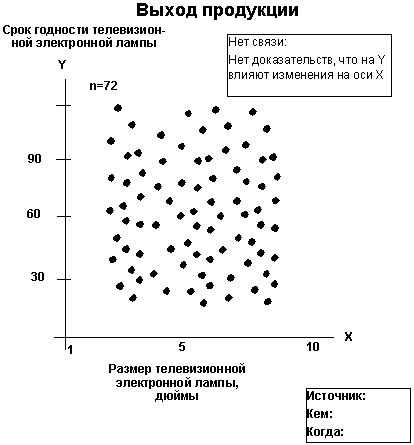

Пример 3 иллюстрирует то, как размер телевизионной электронной лампы (ось Х) может вызвать изменения в сроки годности телевизионной электронной лампы (ось Y). Диаграмма не показывает никакой связи.

• Поместите данные на графике, при этом убедитесь, что на графике имеется информация о заголовке, данных, месте и т.д.

• Можно сделать анализ связи данных. Измеритель связи, или коэффициент, называется "r"; "r" может иметь значения от -1.0 до +1.0. Чем ближе "r" к +1.0, тем сильнее позитивная связь.

Когда использовать диаграмму разброса?

Диаграмму разброса можно использовать в этапе "Анализ", чтобы провести дальнейшее исследование элементов, выделенных при анализе причины-следствия; например, диаграмма разброса может подтвердить причину, определенную при помощи диаграммы Ишикава "рыбья кость". При построении диаграммы разброса необходимо действовать очень аккуратно, чтобы убедиться, что существует действительная связь.

Процедуры и стандарты

Что такое процедуры и стандарты?

Процедуры и стандарты - это способы, которые используются для того, чтобы задокументировать этапы успешных контрмер.

Чем полезны процедуры и стандарты?

Они предоставляют другим рабочим группам систематический метод, чтобы выполнить удачные рекомендации команд по усовершенствованию качества.

Как производятся процедуры и стандарты?

Двумя обычными методами являются поэтапные письменные блок-схемы процесса и / или графические блок-схемы процесса.

Когда используются процедуры и стандарты?

Процедуры и стандарты используются после выполнения этапа "Результат" в главе "Изложения УК", и после того, как команда решит, что контрмеры оказали положительное влияние на проблему.
